Вода в дом из колодца — делаем своими руками

Устройство автономного водоснабжения частного дома из колодца или скважины возможно с помощью подачи ресурса механизированным способом. При этом бурение скважины – процедура дорогостоящая и требующая разрешения от государственных служб контроля. Колодец на участке можно создать без согласования, его проще использовать при отключении электроэнергии (доставать воду вручную), легче сохранять работоспособность системы вне моментов использования.

Содержание статьи

Устройство колодца на участке

Возможность обустройства колодезной шахты и подача воды из колодца в дом насосом реальны при достаточно высоком уровне грунтовых вод. Если колодец уже существует – необходимо убедиться в качестве воды (лабораторный анализ), определить количество примесей и, соответственно, тип первичной фильтрации. Водоснабжение без фильтрации возможно только при высоких показателях чистоты (данные по требования гигиены и безопасности представлены в таблице).

Данные по требования гигиены и безопасности воды из колодца

Если чистота среды в сооружении недостаточная, можно устроить очистные сооружения для первичной фильтрации непосредственно в шахте.

Схема закладки минералов для очиски воды на дне колодца

Та же схема очистки применяется при устройстве нового колодца. Его тип и конструкция обусловлены расположение водоносных слоев и составов почв под участком.

Расположение водоносных слоев и составов почв под участком

Оптимальный тип – водозаборный колодец или колодец-скважина. При создании водозаборных сооружений необходимо учитывать требуемый суточный объем водоснабжения. Если возможности водоносного слоя не обеспечивают его, следует заглубить шахту до более насыщенного горизонта.

Обустройство и гидроизоляция колодца

Первый этап устройства подвода воды из колодца в дом – организация правильной конструкции и гидроизоляции колодца. Если на участке есть старое сооружение (деревянный сруб), необходимо:

  • проверить степень сохранности древесины;
  • источник накопления ресурса (водоносный горизонт, «верховодка», бытовые стоки);
  • при обнаружении нежелательного источника выяснить возможность его исключения;
  • укрепить стенки шахты (при необходимости производится полная или частичная замена сруба на бетонные кольца);
  • выполнить гидроизоляцию сооружения.

Если система водоснабжения создается «с нуля», то:

  • производят геологоразведка участка для выявления наиболее подходящего места для создания колодезной шахты;
  • уточняют расположение водоносных слоев, выбирается желаемый горизонт;
  • роют шахту колодца, укладывая по мере заглубления бетонные колодезные кольца;
  • устраивают гидроизоляцию сооружения.

Установка оборудования ведется после окончания всех работ по строительству колодца.

Меры, препятствующие проникновению влаги из колодца и в него, связаны с:

  • нежелательностью попадания в шахту «верховодки» (поверхностных грунтовых вод, часто загрязненных химикатами и солями) и бытовых стоков. При недостаточной гидроизоляции и проникновении засоренной влаги ресурс становится непригодным для питья;
  • недопустимостью заболачивания почв участка проникающей из шахты жидкостью. При неправильном выборе места для размещения источника водоснабжения и плохой гидроизоляции возможно оседание фундамента построек, нарушение щелочного баланса почв, проседание грунта.

Гидроизоляция колодца изнутри

Внутренняя защита колодезных стенок осуществляется после откачки воды до уровня ниже наиболее глубоко расположенного стыка. В процессе производства работ уровень жидкости подниматься не должен. Для обработки применяются:

  • цементные составы мгновенного застывания (используются как «гидропробка» в местах возникновения течи);
  • ремонтные составы на основе цемента и полимеров. Такие смеси имеют уменьшенный период застывания, не дают усадки, обладают высокой адгезией. В зависимости от консистенции, различают обмазочные и заделочные составы.

Процесс внутренней гидроизоляции состоит из таких этапов:

  1. зачистка «слабых мест» (пятен рыхлого бетона, стыков, щелей) до «здорового» бетона. Щели и стыки расшиваются углом на глубину 20…30 мм;
  2. заделка активных протечек «гидропробкой»;
  3. удаление грязи, пыли, ила и прочего со стенок;
  4. заполнение расшитых щелей и стыков, выбоин ремонтным составом;
  5. двухслойная обмазка стенок снизу вверх слоем гидроизоляции.
Важно: все последующие слои наносятся после полного высыхания предыдущих.

Дополнить работы по внутренней гидроизоляции колодца стоит закладкой фильтрующих минералов на дно.

Наружная защита от протечек

Внешняя гидроизоляция проводится либо на стадии строительства, либо в процессе реконструкции. Во втором случае необходимы значительные земляные работы для обнажения стенок колодца. В качестве изолирующих используют рулонные или обмазочные материалы. Допустимо также торкретирование (устройство изолирующего слоя из безусадочного или расширяющегося цемента, наносимого с помощью цемент-пушки).

Подготовительные работы:

  • удаление почвы от стенок на глубину не менее 3…4 м;
  • зачистка бетонных колец, удаление рыхлых мест, солевых отложений, плесени и прочего. При зачистке необходимо заделывать обнажившуюся арматуру после ее обработки антикоррозионными составами;
  • промывка и просушка стенок.

Устройство гидроизолирующего слоя:

  1. с помощью рулонного материала. Выполняется грунтовка, поверхность заделывается до максимально гладкого состояния цементной или цементно-полимерной смесью, повторно грунтуется после высыхания. На слой обмазки клеится в 3…4 слоя рулонный изолятор, швы промазываются;
  2. с помощью обмазочных средств. После ремонта поверхности (гладкость здесь не требуется) на увлажненный бетон наносится проникающий гидроизолятор в два-три слоя по мере высыхания предыдущего. В процессе сушки покрытие увлажняется;
  3. с помощью торкретирования. Слой цемента наносится (5…8 мм) наносится дважды, с интервалом в 10…12 суток. Чтобы предотвратить растрескивание, слои сушатся с увлажнением каждый 3…15 часов (в зависимости от погоды).

Гидроизолирующие работы выполняются до верхнего обреза колодезной шахты. После окончания манипуляций засыпают пристенное пространство гравийно-песчаной смесью и грунтом, трамбуют. Для упрощения эксплуатации и подачи чистой воды в частный дом из колодца устраивают наклонную цементную отмостку шириной 20…50 см. Для лучшего отвода атмосферной влаги и бытовых стоков рекомендуют создавать глиняный «замок» вокруг стенок шахты.

Устройство колодца схема

Прокладка коммуникаций к колодцу

Для загородного водоснабжения из колодца используются транспортные коммуникации и устройства для разбора воды. При этом применяют две основные схемы: с наружным и погружным насосом.

Прокладка коммуникации от колодца - с наружным и погружным насосом

При этом поверхностный насос используют при глубине водозабора 6…8 м (реже до 10м). Более глубокие колодцы снабжаются погружными (глубинными) моделями. При этом разделяют изделия, имеющие верхний и нижний водозабор.

Верхний и нижний забор воды в колодце

Забор жидкости снизу подразумевает установку дополнительного фильтра от песка и взвеси.

Подводка воды из колодца в дом (схема) с устройством внешней водонапорной сети (для полива, уличных работ) представлена на иллюстрации.

Детальный план дачного водопровода

Следует отметить, что устройство накопительного бака обязательно: в случае повышенного разбора воды и/или недостаточного уровня воды в колодезной шахте, пуска или остановки насоса это поможет сохранить систему водоснабжения из колодца в рабочем виде. Вентили для слива воды из домовой системы в колодец необходимы для сезонной «консервации» жилья или проведения в здании ремонтных работ.

Схема выполнения трубопровода из колодца представлена ниже. Такой способ прокладки водопровода (с расположением трубы подачи ниже уровня промерзания почвы) предназначен для зимнего водопровода из колодца.

Схема выполнения трубопровода из колодца

Для нормального водопользования необходимо обеспечить в системе давление 2,4…4 атмосферы. При этом изменение давления, невозможность работы системы при низком уровне воды в колодце и другие возможные проблемы отслеживаются с помощью вмонтированных в схему датчиков (реле).

После водонакопительного бака имеет смысл разделить поток на два (с помощью тройника): технический и питьевой. Второй пускается через систему очистки. Техническую воду также делят на два русла – холодная и для нагрева (горячая вода, отопление при водяной системе обогрева дома).

Оптимальным вариантом автоматического снабжения жилья водой является установка не просто насоса, а насосной станции (на предыдущих иллюстрация показан именно такой вариант). При этом необходимо учитывать эксплуатационные параметры станций:

  • номинальная мощность мотора – 0,25…1,4 кВт;
  • производительность (объем прокачиваемой воды) 1500…4000 л/ч;
  • предельный перепад высот (от нижней точки заборы воды в колодце до верхней точки водоразбора) 8…50 м. При этом 4 м по горизонтали приравниваются к 1 м по вертикали;
  • объем накопительного (демпферного) бака 60…80 л.

При нестабильной работе системы энергоснабжения желательно предусмотреть в системе насосной станции (или домовой электросети) стабилизатор напряжения и/или аккумуляторы для автономной работы.

Утепление

Перед тем, как завести воду из колодца в дом, необходимо устроить термоизоляцию для подводной трубы (при эксплуатации в зимние месяцы). Однако при сезонном использовании также желательно принять минимальные меры по защите труб от промерзания. Для этого:

  • траншея прокладывается на 20 см ниже уровня промерзания грунта (уточнить глубину для своего региона можно по карте. При этом для возможности слива воды из системы водоразбора траншея выполняется с уклоном (2…7 градусов) от жилья к колодцу;
    Границы глубин промерзания грунтов
  • используются не металлические, а пластиковые или металлопластиковые трубы;
  • труба подачи прокладывается не непосредственно в траншее, а в технологической трубе;
  • дно траншеи и пространство вокруг трубы засыпается гравием, керамзитом или другим утеплителем в виде гранул или крошки (пенопласт). Толщина «подушки» под трубы для средней полосы РФ составляет 30…50 см;
  • поверх траншеи укладывается плитный утеплитель, одновременно защищающий трубу от ударов и давления грунта.

Утепление водопровода

Другой вариант защиты труб от промерзания – устройство обогреваемого трубопровода. Дополнительные расходы на энергоснабжения компенсируются гарантированной сохранностью водопровода даже при сильных морозах.

Обогреваемый трубопровод

Организация системы подачи воды

Как уже говорилось, схема водоснабжения дома из колодца может быть организована автоматически (с помощью насосной станции и контролем всех параметров системы электроникой), так и в ручном режиме – включением насосного оборудования по мере необходимости. Второй вариант подходит для сезонного проживания или редко используемых помещений (бани, отдельно стоящего бассейна или сауны).

Внутри дома разводка от места входа подающей трубы осуществляется последовательным или коллекторным способом. В первом случае тройники на основную трубу монтируются в местах подключения сантехнических приборов и потребляющей воду техники (стиральные и посудомоечные машины). Напор воды по мере удаления от входа уменьшается, одновременная эксплуатация всех приборов затруднена. Коллекторный способ разводки предусматривает подвод трубы питания к каждому «потребителю» отдельно.

Коллекторный способ разводки

При этом напор в системе равномерный, нет сильно «затухания» давления в одном из сантехнических устройств. Более детально схема разводки по коллекторному принципу показана ниже.

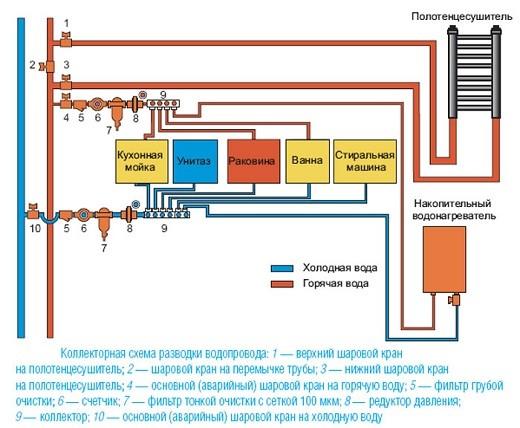

Детальная схема коллекторного типа разводки

Монтажные работы в доме

В здании монтажные работы по устройству водопровода от колодца осуществляются по принципу:

  • краны для общего подключения домовой разводки и слива воды обратно в колодец устанавливаются в нижней точке системы;
  • разводка труб и подключение сантехнических приборов-потребителей идет последовательно, снизу вверх. При этом стыки труб и места подключения приборов герметизируются более тщательно, чем при устройстве водопровода в квартире. Это связано с возможными перепадами давления в системе;
  • система дополнительной фильтрации питьевой воды (при отсутствии фильтра тонкой очистки в начале распределительной системы) монтируется непосредственно на кухне, с присоединением отдельного крана или использованием смесителя с дополнительным изливом.

Заключение

Если на загородном участке есть хороший водоносный слой, залегающей на подходящей для устройства колодца глубине, подача воды в дом из колодца – отличный способ обеспечить жилье необходимым ресурсом. Однако сложность создания коммуникаций и значительные трудозатраты на создание системы подачи воды требуют внимательного изучения проблем строительства и опыта земляных и сантехнических работ.
