Вальмовой называют крышу с четырьмя и более скатами, образующую скаты с одинаковым наклоном как с торцовых, так и фронтонной стороны постройки. При этом такая крыша более сложна по конструкции, чем обычная двускатная, но лучше сопротивляется ветровым нагрузкам.
Конструктивные особенности вальмовой крыши

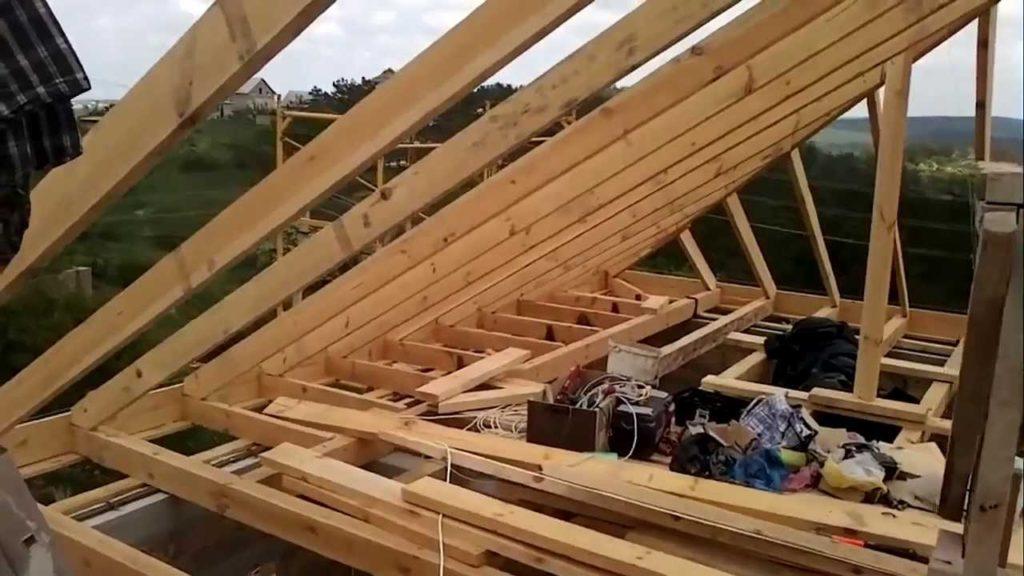

Наиболее характерный элемент вальмовой крыши – стропильная система. Она состоит из элементов, показанных на иллюстрации.
- Конек или коньковый брус – наиболее нагруженная часть конструкции, на которое опираются стропила (стропильные ноги).
- Стойки поддерживают конек, воспринимая нагрузку от веса кровли и передавая ее на стены здания.
- Угловые (накосные, наклонные) стропила формируют характерную геометрию крыши.
- Балки, образующие стропильную систему, делятся на короткие (укороченные, нарожники) и длинные – центральные и промежуточные. При этом с учетом строения кровли, представляющей собой состыкованные детали – две равнобедренных трапеции по длинным сторонам и два равнобедренных треугольника по коротким – длинные стропила идут вниз от конька, а короткие – от накосных стропил.
- Все доски опираются на нижний брус (обвязку или мауэрлат) или непосредственно в кладку стены, как показано ниже.
Следует обратить внимание, что для жесткости и прочности конструкции центральные промежуточные стропила (те балки, что сходятся к концам конькового бруса по треугольным и трапецевидным скатам) соединяются. Промежуточные и укороченные элементы такой связи не имеют.
При описании устройства стропильной системы вальмовой крыши используются также термины:
- лежень – это несущая балка, используемая для установки подпорок (стоек) конькового прогона. Она опирается на расположенную внутри дома капитальную стену;
- мауэрлат – прямоугольная рама, уложенная поверх наружных стен дома и связанная с ними. Служит место для крепления концов стропил, длинных и укороченных;
- шпренгель – дополнительная стержневая конструкция, усиливающая основную несущую стропильную систему, обычно устанавливается под диагональными стропильными ногами;
- подкосы и раскосы – наклонные балки, усиливающие основную конструкцию и придающие ей жесткость.
Различные названия элементов связано с использованием отечественных и переводных терминов.
Положение центральной стены, на которую будет смонтирован лежень, может дать различное опирание стержневой системы. При этом, как показано на иллюстрации, количество и расположение усиливающих конструкцию элементов, зависит от величины прогонов. Симметричная кровля более удобна в расчете и монтаже, поскольку не требует уточнения смещения приложенной нагрузки.
Расчет элементов вальмовой стропильной системы
При расчете стропильной системы вальмовой крыши учитываются такие данные:
- планируемый скат кровли. Зависит от снеговых и ветровых нагрузок в регионе;
- высота конька – связана с углом ската и наличием/отсутствием под кровлей эксплуатируемых помещений (мансарды, чердака);
- материалы стропильной системы и кровельного покрытия;
- необходимость утепления кровли. С учетом запланированного теплоизолирующего материала рассчитывается расстояние между стропилами.
Информацию для расчета можно найти в СНиПах, на сайтах производителей кровельных и изолирующих материалов.
Расчет угла ската кровли, высота конька
Вид вальмовой кровли в разрезе позволяет зримо представить базовые элементы расчета: высоту конька, угол ската и длину заложения (прогона). Цифры на иллюстрации предложены условно, с учетом часто встречающихся для частных домов средних размеров величин.
В зависимости от того, что является необходимостью – получение под кровлей мансарды (чердака) требуемой высоты или соблюдение приемлемого для погодных условий региона ската кровли, при расчете ориентируются либо на высоту конька, либо на угол наклона.
Подробно нюансы выбора уклона кровли в зависимости от погодных условий (количества осадков и ветровых нагрузок) рассмотрены в статье. Для практического же расчета следует использовать подходящие для частной застройки углы скатов 25…45 градусов (для вальмовых крыш обычно не применяются более крутые склоны) и равное влияние ветра на все скаты вальмовой крыши.
Порядок расчетных действий:
- определение зоны расположения здания по снеговым и ветровым нагрузкам (используются карты РФ с соответствующим делением на зоны и указанием нормативной нагрузки на квадратный метр кровли);
- расчет снеговой нагрузки с учетом коэффициента наклона кровли (0,7 для 25…60 градусов, интерполируется в зависимости от угла наклона);
- расчет ветровой нагрузки с учетом этажности и окружения здания;
- суммирование полученных нагрузок;
- проверка соответствия расчетных данных допустимым;
- определение высоты конька с учетом ширины здания и полученного угла ската;
- проверка полученной высоты желаемому способу эксплуатации подкровельного пространства;
- при несоответствии высоты конька необходимой высоте помещения изменение угла ската из допустимого диапазона и повтор пунктов 2…8.
Пример расчета высоты конька
Для здания, расположенного в районе Уфы (снеговая зона 5, ветровая 2) с предполагаемым углом ската 30 градусов и общей шириной 8 м, расположенного в зоне частной малоэтажной (до 10 м) застройки высота конька составит:
Для устройства мансардного помещения такой высоты недостаточно.
Однако угол ската даст сравнительно небольшую нагрузку на кровельную конструкцию. Нагрузка от снега составляет исходных данных (уклон 30 градусов) 320 кг/м.кв., от ветра – 42 кг/м.кв. При коэффициенте 0,7 для снеговой нагрузки и 0,65 (высота строения до 10 м, зона частной застройки) суммарная нагрузка на стропильную конструкцию составит:
Такой уровень нагрузки позволит использовать деревянные стропила и другие элементы конструкции, не увеличивая затраты на строительство.
Расчет длины конькового прогона
Определить длину конька (конькового прогона) можно на основании выбранного угла ската и длины здания. Учитывается также нагрузка на конек от выбранного типа стропил. При висячих стропильных конструкциях две встречные балки опираются на мауэрлат и друг на друга. Вверху они скрепляются более или менее жестко или опираются на коньковый прогон. Если в доме есть внутренняя несущая стена, на которую допустимо через лежень смонтировать стойки для конька – нагрузка на него от стропил распределяется лучше и заметно уменьшается. В упрощенном виде можно сказать:
- при ширине дома более 7 метров желательно дополнительное опирание конькового прогона (на лежак через стойки);
- при длине здания свыше 10 метров необходимо проверять коньковую балку на прогиб (расчет требует минимальных знаний сопромата и сведений о собственном весе кровли – стропильной системы, тепло- и гидроизоляции, покрытия – и снеговых нагрузок).
Обычно длину конькового прогона рассчитывают графически, используя свойства геометрических фигур.
Пример расчета длины конька
Для уже использованных значений (угол ската 30 градусов, ширина дома 8 м и длина 12 м) длина конька составит:
L = LДС – 2 х MN,
Где MN =H x ctg α, то есть угла ската. Таким образом при высоте конька 2 м и угле 30 градусов MN = 3,45 м.
Тогда L = 12 – 2 х 3,45 = 5,1 м.
Расчет длины центральных стропильных ног
Накосные стропила также рассчитываются на основании тригонометрических формул. Для начала определим длину промежуточного стропила, она одинакова для трапецевидного и треугольного скатов. Зная высоту конька и расстояние от его конечной точки до свеса крыши, используем теорему Пифагора, то есть определим длину гипотенузы прямоугольного треугольника CMN при известных катетах СM и MN:
CN2 = СM2 и MN2 = 22 + 3,45 = 15,9 м, то есть CN = 3,98 м.
По тому же принципу рассчитываем длину диагонального стропила:
Для укороченных стропил решаем ту же задачу с учетом шага размещения стропильных балок и, соответственно, уменьшением катетов треугольника. Обычно точные расчеты стропил вальмовой крыши не производятся, длина подрезается «по месту».
При выполнении расчетов важно учитывать тип узлов опирания стропильных ног друг на друга, на конек, на мауэрлат и давать запас на длину стропил.
Расчет сечения стропил и шага между ними
Опирание стропил на балки вальмовой крыши происходит с разным шагом в зависимости от снеговой нагрузки, сечения элементов конструкции и выбранного сорта и породы древесины. Традиционно для стропильных систем выбирают сосну 1…2 сорта.
Учитываются также длины стропильных ног. Это необходимо, чтобы подобрать такое сечение, которое позволит избежать прогиба балки и/или продемонстрирует необходимость установки подкосов.
Для упрощения расчетов сечения стропил используются онлайн-калькуляторы.
Полученные в одном из таких калькуляторов итоговые данные выглядят следующим образом:
Здесь под вальмами понимаются треугольные участки кровли.
Следует отметить, что ширина свеса (заходящая за пределы мауэрлата часть кровли) и шаг, а также сечения стропил и досок обрешетки выбраны средними для таких габаритов здания. При выборе иных значений в исходные данные необходимо вносить корректировки.
Способы крепления стропил вальмовой крыши
На иллюстрации ниже представлено несколько современных способов крепления стропильных балок к мауэрлату.
При этом используются способы с запилом балки по месту (или предварительно, с вспомогательными опорными элементами и накладками-кобылками для удлинения стропил и увеличения свеса по мере необходимости.
Укороченные стропильные балки к диагональным крепятся немного иначе, поскольку нагрузка на них снижена и обычный способ монтажа не подходит.
Крепления балок в коньковой части также имеют отличия. Выбор конкретного способа зависит от навыков работы строителей, имеющихся крепежных материалов и планируемого типа гидроизоляции.
Связка диагональных стропил, конька и промежуточных стропильных брусьев особенно ответственна, поскольку этот узел обеспечивает жесткость всей конструкции.
Монтаж обрешетки
При устройстве обрешетки следует учитывать плотность ее настила, сечение выбранной доски и последовательность создания гидро- и теплоизоляционного слоя. Это отдельные большие темы, требующие всестороннего освещения, поэтому в рамках данной статьи следует учесть:
- расположение досок или планок обрешетки на углах кровли (по диагональным стропилам) должно совпадать;
- количество, сечение и способ установки обрешетки зависит от выбора кровельного материала и изолирующих слоев;
- устройству обрешетки следует уделять не меньшее внимание, чем монтажу стропильных конструкций.
Заключение
При любой конструкции стропил вальмовой крыши правильно устроенная система легко выдерживает нагрузку от собственного веса и атмосферных осадков. Однако сложность построения схемы вальмой кровли и расчет стропильной системы требует работы профессионалов, то же самое касается и монтажа. Браться за самостоятельный расчет и возведение такой крыши стоит только при наличии достаточного опыта строительства.
