Домик для колодца своими руками: чертежи с размерами и этапы работ

Для жителей России колодец во дворе или рядом с домом на улице – не такая уж диковинка. Многие считают нормой брать оттуда воду и носить ее в дом ведрами. Однако пытливая мысль наших западных соседей, слишком давно позабывших о том, что колодец – это просто источник воды – шагнула дальше. Они предпочитают в своих садах и на небольших участках устраивать имитацию колодца, так называемый «домик для колодца». Вода в нем есть далеко не всегда, чаще это просто декоративное сооружение. Однако смотрится оно весьма неплохо и может стать хорошей идеей для украшения сада и выделения его из множества таких же.

Резной домик для колодца

Этот домик предназначен для настоящего колодца, причем помимо ворота в нем предусмотрено место для установки электрического насоса. Так сказать, сочетание проверенных старинных методов и прогресса.

Из чего сделать домик над колодцем своими руками

Вариантов на самом деле масса – от привычного для наших мест дерева до креативных идей типа перфорированной металлической бочки, даже с подсветкой. Однако наиболее частые варианты – дерево и камень.

Продаются готовые поделки, которые нужно только собрать, причем это можно сделать за несколько часов. Более сложные поставляются в виде комплекта деталей, которые требуют монтажа на подготовленное основание или другие дополнительные процедуры.

Минимальный необходимый комплект инструментов и материалов для работы с камнем:

  • лопата, мотыга или кирка (в зависимости от типа грунта) для земляных работ;
  • цементный раствор, мастерок и емкость для замешивания – для скрепления камней или кирпича;
  • краска, лак или другие виды покрытия для финишной обработки.

В отношении деревянных изделий потребуются:

  • инструменты для разделки пиломатериалов на доски или брусья нужной длины (если они не поставляются в виде готовых к сборке деталей);
  • молоток и гвозди для сколачивания либо саморезы по дереву и отвертка/шуруповерт для сборки на резьбовой крепеж. Если предполагается соединять детали по системе шип-паз, может потребоваться клей;
  • лак, краска или другие защитные покрытия для древесины.

Варианты содержимого домика

Разумеется, самым логичным вариантов будет вода – например, выполненный из бетонных колец традиционный колодец или внешняя часть оборудования артезианской скважины.

Домик для колодца из бетонных колец

Однако за неимением такой возможности или в том случае, когда желания устраивать что-то в этом духе нет, можно ограничиться чисто декоративными элементами.

В качестве таковых подойдут небольшое ведерко на «игрушечном» вороте, компактная скульптура, цветочные горшки или вазоны.

Декоративный домик для колодца

Домик для колодца своими руками из дерева

Ниже приведено несколько вариантов деревянных домиков, собранных из пиломатериалов.

Квадратный колодец с крышкой и навесом

В этом случае последовательность действий похожа, но конструкция немного сложнее.

Потребуется:

Название детали на схемеНеобходимое количество деталейСечение, ммДлина, мм
А (основание)10

10

25х150900

860

Б (угловые элементы)450х50675
В7

4

25х150

25х50

900

400

Г (стойки)250х1002400
Д (стропила)450х75675
Е225х100875
Ж (планки)1225х150900
З225х100900
И (ворот) и крепления для него1

2

40 (диаметр)

50х100

900

20

Чертеж домика для колодца с необходимыми элементами

Общий список материалов:

  • 7 штук 25х150х6000 мм или 13 штук 25х150х3000 мм;
  • 2 штуки 50х50х3000 мм или один 50х50х6000 мм;
  • 1 штука 25х50х2000 мм;
  • 2 штуки 50х100х3000 мм или 1 штука 50х100х6000 мм;
  • 1 штука 50х75х300 мм;
  • 4 25х100х2000 мм и 1 штука 25х100х6000 мм;
  • дюбель М24;
  • винты М24 100 штук;
  • петли для крышки, четыре или шесть.

*Приведены данные для стандартной длины бруса, предлагаемого на складах. Обрезки могут быть использованы для других работ.

Вначале, как и в предыдущей модели, создается основание – квадратный короб. Поскольку размеры существенно больше, углы усиливаются вертикальными стойками. Сборка на винты, можно добавить клей по дереву для более прочного соединения.

Основание домика для колодца с размерами

Следующий шаг – установка стоек для навеса. Для этого используется крепление винтами с обязательной проверкой уровнем вертикальности стоек.

Схема установки стоек для навеса

Как видно на иллюстрации, стойка опускается до самого низа короба.

Далее собирается навес, причем концы стропил обрезаются под углом 45 градусов для более удобного соединения.

Крепление стропил

Ниже стропил крепится поперечная планка. Она связывает нижние углы стропил, для получения достаточно жесткой и стабильной конструкции. После этого навес покрывается планками внахлест, крепить их начинают снизу.

Крыша - планки

На верхних досках желательно отбить кромку под углом 45 градусов так, чтобы планки легко совмещались и полностью закрывали верх навеса, без щелей.

Дополнительно ставится продольная планка для соединения двух треугольников стропил.

Планка соединения стропил

Изготовление крышки для колодца не обязательно, но позволяет защитить содержимое (будь то реальный колодец или просто убранные на зиму горшки с растениями) от мусора и пыли.

Крышка колодца

Планки для крышки соединяются поперечными рейками и в центральной части подрезаются так, чтобы при опускании крышка не упиралась в стойки навеса.

К коробу детали крышки крепятся петлями, двумя или тремя каждая.

Далее следует создание ворота (вала) для колодца. Для этого изготавливают круглые шайбы с отверстием под диаметр вала – круглой планки из твердого дерева. Дополнительно вырезают детали для ручки и закрепления вала в стойке.

Вал для колодца

После окончания работ все детали вскрываются в два-три слоя защитным лаком или краской для наружных работ.

Внимание: подвижные детали (крышка, вал, ручка) лучше лакировать или красить отдельно и собирать после полного высыхания покрытия. В противном случае возможно склеивание элементов конструкции.

Интересно: если при укладке венцов основания каждый раз смещать их вокруг общей оси короба, получится более интересная и рельефная конструкция.

Рельефный колодец

Модель из досок и панелей б/у

Для этого изделия использованы пиломатериалы, уже бывшие ранее в изделиях. На самом деле ограничений нет, и не обязательно покупать новые доски – старые будут смотреться даже более органично, необходимо только подготовить их к работе, то есть удалить следы старых покрытий и, возможно, отшлифовать до чистой древесины.

База модели – квадрат со стороной примерно в метр, использованы доски с сечением 25х100 мм.

Все детали соединяются клеем для дерева и оцинкованными гвоздями. Количество венцов зависит от желания, в данном проекте четыре ряда.

Шаг 1

При сборке желательно пользоваться струбцинами, необходимо тщательно проверять правильность углов (они должны составлять ровно 90 градусов).

Дно короба дополнительно фиксируется листами/листом фанеры, лучше влагостойкой. При использовании материала другого типа дно придется дополнительно вскрыть защитным слоем, чтобы предотвратить коробление.

Дно застилается фанерой

После формирования короба желаемой высоты в него вклеиваются и дополнительно закрепляются гвоздями стойки. Как видно по фото, они вставлены изнутри. Высота – примерно в два раза больше высоты короба.

Шаг 3

Вертикальность стоек необходимо проверить уровнем.

Далее собирается навес – расположенные под прямым углом стропила, дополнительные раскосы и панели из старой столешницы или также досок.

Навес

Чтобы придать изделию большее сходство с настоящим колодцем, по краю короба крепится брус 25х50 мм или большего сечения.

Шаг 5

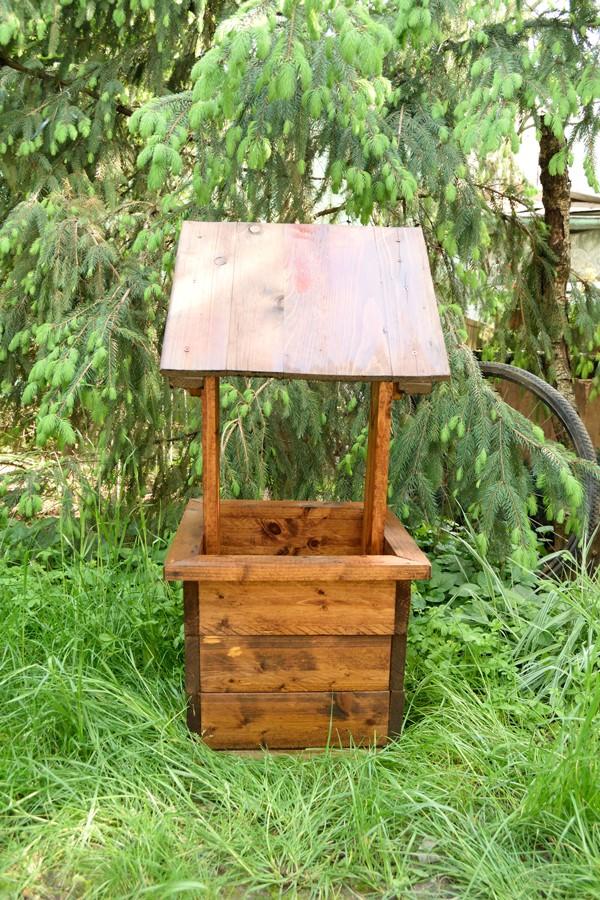

Вот так выглядит домик после обработки водной морилкой и защитным прозрачным лаком в два слоя.

Готовый домик

Полезные дополнения, придающие изделию больше сходства с реальным колодезным срубом, – имитация ворота и привязанное с помощью джутовой веревки ведерко.

крепление

Крепление круглой рейки в отверстиях, просверленных в стойках. Диаметр отверстия составляет 110…120% диаметра рейки.

Ручка

Ручка ворота

«Ручка ворота», изготовленная из двух деталей – обрезка доски и куска круглой рейки.

Окончательный вид домика

Окончательный вид домика.

Более детально о процессе создания и больше фотографий здесь.

Колодец с круглым основанием

Если возникает вопрос о том, как сделать домик для колодца круглой формы, можно воспользоваться советами ВикиХау или использовать уже готовую деревянную бочку.

Вики предлагает для сборки круглого основания подготовить доски со срезанной фаской. Ее угол зависит от количества сборочных элементов.

Подготовка досок

Далее детали собираются в единое целое с помощью клея для дерева и/или крепежных деталей по кругу. Удобно использовать в качестве базы пластиковую или металлическую цилиндрическую емкость подходящего диаметра.

Сборка деталей

Дно колодца

После этого устраивается дно основания (также из досок либо из фанеры, другого листового материала).

Крепление стоек для навеса и сборка навеса выполняются по описанному выше алгоритму.

Крепление стоек

Стойки для навеса

Сборка навеса

Более подробно процесс создания такого домика изложен здесь. Особенно детально изложен процесс крепления вала для вытягивания ведра.

Готовый домик для колодца

Как сделать домик для колодца из камней или кирпича

При создании такого сооружения сложно привести точные чертежи или схемы, все решает фантазия мастера. Фактически есть два варианта таких построек:

  • кладка используется для облицовки существующей конструкции – бетонной, каменной, глиняной, старой кирпичной и так далее. При этом облицовка придает сооружению новый, более эстетичный вид; Домик для колодца из кирпича
  • кирпич, блоки, природный камень или галька/валуны скрепляются раствором для получения базы. Часто в таких постройках вместо цементного раствора используют глиняный – это выглядит более аутентично. Сборка колодца

Стойки для навеса, как правило, изготавливаются из дерева. При этом чем больше сооружение, тем более массивными должны быть стойки. Хорошо подходят слабо обработанные стволы деревьев (на фото выше), брус большого сечения.

Декоративный домик

В качестве кровельного материала для навеса используют деревянную дранку, керамическую или каменную (сланец) черепицу, реже металлочерепицу и другие современные покрытия.

Очень эстетично смотрятся модели с дерновой крышей. Вырастить на ней некрупные растения несложно, но следует учитывать увеличенную нагрузку на стойки навеса.

Крыша из мха

Крыша для домика

Интересно, что в такой конструкции стойки часто крепятся не внутри колодца, а снаружи – это упрощает их фиксацию в кладке.

Крепление стоек снаружи колодца

Достаточно детально рассмотрена конструкция такого домика для колодца и процесс его создания на видео.

Модели из подручных материалов

Для этих домиков для колодца чертежи также отсутствуют, поскольку изготавливаются они по принципу «что под руку попалось».

Один из примеров – использование перфорированной металлической бочки или барабана от стиральной машины. Изделие не только выглядит в саду достаточно оригинально, ведь для сходства с колодезным домиком к нему необходимо добавить только навес на стойках (металлических) и ведерко на вороте. В таких «колодцах» хорошо сжигать бумажный мусор или использовать их для приготовления пищи на открытом огне.

Домик для колодца из барабана от стиральной машинки

Интересно смотрятся также «колодезные домики» из раскрашенных автомобильных покрышек. Конечно, как-то использовать их нельзя, это чисто декоративные сооружения. Зато в них очень неплохо смотрятся горшки с уличными растениями. Особенно такой вариант размещения подходит для тех растений, которым нужна защита от слишком яркого солнца.

Колодезный домик из автомобильных покрышек

Заключение

Как показывает практика, для устройства декоративного колодезного домика чертежи особенно не нужны – достаточно проявить смекалку и удачно использовать имеющиеся в хозяйстве материалы.
