Несмотря на стремительное развитие кабельного телевидения и интернет-стриминга, эфирное цифровое вещание остается самым надежным, массовым и, что немаловажно, абсолютно бесплатным способом получения высококачественного телевизионного сигнала. Переход на стандарт DVB-T2 позволил транслировать десятки каналов в HD-качестве. Однако для владельцев частных одноэтажных домов, дач и коттеджей прием сигнала часто осложняется особенностями рельефа, лесополосами или плотной соседской застройкой. В таких условиях комнатная антенна абсолютно бесполезна. Единственным верным техническим решением становятся активные антенны для цифрового телевидения. Их установка на крышу дома имеет свои особенности.
Техника безопасности
Прежде чем говорить о децибелах и коаксиальных кабелях, необходимо усвоить правила безопасности. Высотные работы (даже если это всего лишь крыша одноэтажного дома, высотой 3-5 метров) сопряжены с серьезным риском для здоровья.
- Погодные условия. Категорически запрещено проводить монтаж в дождь, снегопад, при сильном порывистом ветре или приближающейся грозе. Кровля становится скользкой, а металлическая мачта в руках может превратиться в смертельный громоотвод.
- Экипировка. Используйте обувь с нескользящей прорезиненной подошвой. Одежда не должна стеснять движений.
- Страховка. Обязательно используйте монтажный пояс и страховочный трос, надежно закрепленный за несущие конструкции дома (стропила, капитальные дымоходы).
- Правило напарника. Никогда не выполняйте монтаж на крыше в одиночку. Внизу обязательно должен находиться человек, способный подать инструмент, придержать лестницу и, в случае необходимости, оказать помощь.
- Опасность ЛЭП. Убедитесь, что в радиусе падения мачты (длина мачты +2 метра) не проходят воздушные линии электропередач.
Выбор телевизионной антенны
Для уверенного приема современного цифрового телевидения (DVB-T2) требуется антенна дециметрового диапазона (ДМВ). Старые «рогатые» метровые антенны для этой цели не подходят.
- Пассивные антенны. Представляют собой просто металлическую конструкцию без электронных компонентов. Они идеальны, если телевышка находится в прямой видимости на расстоянии до 15-20 километров. Их главный плюс – долговечность и отсутствие собственных шумов.
- Активные антенны. Оснащены встроенным усилителем (платой), которому требуется электропитание. Питание обычно подается по коаксиальному кабелю от телевизора, цифровой приставки (обычно 5 Вольт) или отдельного блока питания. Такие антенны необходимы, если ретранслятор находится на расстоянии от 30 до 80 километров, или дом стоит в низине.
- Конструкция. Наиболее эффективными признаны антенны типа «Волновой канал» (Yagi) и логопериодические антенны. Они обладают узкой диаграммой направленности, что позволяет «вытянуть» полезный сигнал и отсечь помехи с других сторон.
Инструменты и расходные материалы
От качества материалов напрямую зависит, как долго прослужит ваша система без необходимости лезть на крышу для ремонта. Подготовьте заранее:
- Коаксиальный кабель (75 Ом). Не экономьте на кабеле! Выбирайте марки RG-6, SAT-50 или SAT-703 для уличной прокладки (обычно они имеют оболочку черного цвета, устойчивую к ультрафиолету и морозам). Дешевый белый кабель потрескается на солнце за пару лет.
- Мачта или кронштейн. Стальная или алюминиевая труба. Для одноэтажного дома оптимальная высота мачты 1,5-2 метра над уровнем конька.
- Крепеж. Анкерные болты (для кирпича/бетона), мощные саморезы («глухари» для дерева), кровельные саморезы с ЭПДМ-прокладкой.
- Инструменты. Перфоратор или мощная дрель, набор гаечных ключей, кусачки, строительный нож, компас (или приложение на смартфоне).
- Коммутация. Качественные F-разъемы, термоусадочная трубка или влагостойкая изолента, нейлоновые стяжки (хомуты) черного цвета.
Выбор оптимального места для монтажа
Способ крепления к зданию:
- На фронтон (щипец). Это лучший и самый безопасный вариант. Вы крепите Г-образный кронштейн к вертикальной стене (кирпичной, блочной или деревянной) под свесом крыши. При этом не нарушается гидроизоляция самой кровли, а значит, исключен риск протечек.

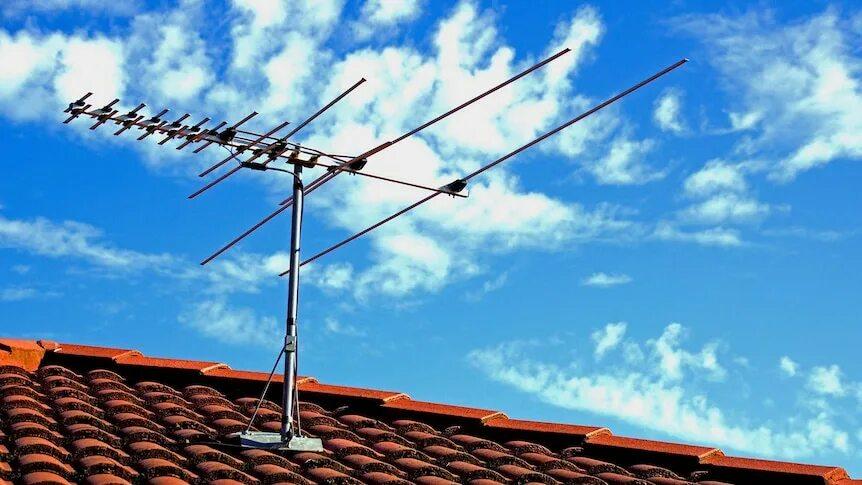

- На кровлю. Если фронтона нет (например, шатровая крыша), мачту крепят с помощью специальных кровельных пят и оттяжек (тросов). Каждое место сверления металлочерепицы или профнастила необходимо обильно обрабатывать кровельным битумным герметиком.
- К дымоходу. Допустимо только если дымоход капитальный (кирпичный) и не подвергается экстремальному нагреву. Крепить антенну к легким сэндвич-трубам запрещено — ветровая нагрузка (парусность) расшатает и разрушит трубу.
Пошаговый процесс установки кронштейна и мачты
Рассмотрим самый надежный вариант — крепление на фронтон дома.
- Разметка. Приложите кронштейн к стене так, чтобы верхняя точка крепления была как можно выше, но обеспечивала удобный доступ для работы. Отметьте маркером места под отверстия.
- Сверление. Просверлите отверстия строго по диаметру выбранных крепежей. Для газобетона используйте специальные распорные дюбели, для кирпича – стальные анкеры.
- Фиксация. Закрепите кронштейн. Проверьте конструкцию «на отрыв» – приложите усилие собственным весом. Кронштейн не должен люфтить. Ветровые нагрузки на высоте весьма значительны, слабое крепление быстро расшатается.
- Установка мачты. Вставьте мачту в хомуты кронштейна и слегка затяните болты, чтобы труба держалась, но ее можно было поворачивать вокруг своей оси.
Сборка антенны и прокладка кабеля
Сборку самой антенны настоятельно рекомендуется производить на земле. Читать мелкий шрифт инструкции и искать упавшие в траву гайки, находясь на покатой крыше – сомнительное удовольствие.
- Монтаж кабеля к антенне. Аккуратно снимите верхнюю изоляцию кабеля (около 15 мм), заверните экранирующую оплетку назад на кабель, зачистите центральную медную жилу (около 10 мм). Накрутите F-штекер. Подсоедините кабель к разъему на антенне.
- Герметизация. Это критически важный этап. Место соединения кабеля с антенной – самое уязвимое звено. Плотно обмотайте разъем изолентой в 3-4 слоя или наденьте термоусадочную трубку с клеевым слоем. Если внутрь кабеля попадет вода, она может дойти по оплетке прямо до телевизора, попутно испортив усилитель и сам кабель.
- Фиксация на мачте. Поднимите антенну на крышу, закрепите её на мачте. Кабель обязательно зафиксируйте вдоль мачты нейлоновыми стяжками с шагом 30-40 см. Он не должен болтаться на ветру.
- Ввод в дом (каплесбрасыватель). Перед тем, как пропустить кабель сквозь стену или оконную раму в помещение, обязательно сформируйте из него направленную вниз петлю (провис) длиной 10-15 см. По этой петле дождевая вода будет скапывать на землю, а не затекать прямо в просверленное в стене отверстие.
Заземление и грозозащита
Наружная антенна на металлической мачте является отличным приемником не только телевизионных волн, но и атмосферного электричества.
- Мачта должна быть обязательно заземлена. К ней болтовым соединением крепится стальной или медный проводник сечением не менее 6 кв. мм.
- Этот проводник спускается по стене здания и соединяется с основным контуром заземления дома.
- Дополнительно рекомендуется установить специальный модуль грозозащиты (разрядник) в разрыв коаксиального кабеля непосредственно перед входом в дом. Это защитит ваш телевизор от выгорания платы при электромагнитном импульсе от близкого удара молнии.
Настройка направления и поиск каналов
Это этап, где вам точно понадобится напарник, который будет сидеть перед телевизором и кричать в открытое окно (или говорить по телефону).
- Подключите кабель к телевизору или приставке. Если антенна активная, не забудьте включить подачу питания в меню приставки или воткнуть блок питания в розетку.
- Зайдите в меню телевизора, выберите «Ручная настройка» и введите номер телевизионного канала (ТВК) или частоту, на которой вещает первый мультиплекс в вашем регионе.
- На экране появятся две шкалы: «Уровень сигнала» (мощность) и «Качество сигнала» (отсутствие ошибок). Нас интересует в первую очередь качество.
- Находясь на крыше, медленно поворачивайте мачту с антенной по горизонтали с шагом в несколько градусов, делая паузы по 3-5 секунд (цифровому тюнеру нужно время на обработку сигнала).
- Помощник должен фиксировать показания. Найдите положение, при котором шкала «Качество» показывает максимальное и, главное, стабильное значение (в идеале от 70% до 100%).
- Сделайте то же самое для частоты второго мультиплекса, чтобы найти баланс направления для обоих пакетов каналов.
- Как только идеальный азимут найден, намертво затяните все болты на кронштейне и мачте.
Заключение
Самостоятельная установка эфирной телевизионной антенны на крышу одноэтажного дома – это вполне выполнимая задача для человека, умеющего обращаться с дрелью и гаечными ключами. Главный секрет успеха заключается в отсутствии спешки: тщательно выбирайте оборудование, не экономьте на хорошем кабеле, строго соблюдайте технику безопасности при работе на высоте и уделите достаточно времени ювелирной настройке направления. Аккуратно выполненный монтаж обеспечит ваш дом стабильным и кристально чистым телевизионным сигналом на десятилетия вперед, позволяя наслаждаться любимыми передачами в любую погоду.
