Как крепить поликарбонат к металлическому и деревянному каркасу – инструкция, фото и видео

Поликарбонат – один из самых востребованных сейчас строительных материалов. Работать с ним несложно, он не требует особых условий хранения и монтажа, достаточно долговечен. Однако, как бы не был прост в работе материал, есть определенные тонкости монтажа поликарбоната.

Различия между монолитным и сотовым поликарбонатом

Несмотря на то, что полимер имеет одинаковую химическую форму, форма выпуска монолитных и сотовых панелей заметно отличается.

Монолитный поликарбонат – это сплошной лист из плотного, стойкого к внешним воздействиям пластика. За счет толщины слоя от 2 мм материал достаточно прочный, не требовательный к механическим воздействиям. Он достаточно гибкий, не хрупкий, легко сверлится и режется.

Сотовый поликарбонат, иногда называемый структурированным, изготавливается как ячеистые панели. Внешние слои и внутренние «перегородки» дают достаточную жесткость листа, но толщина слоя при этом совсем невелика – обычно до 1 мм. Соответственно, фрагменты панели обладают определенной хрупкостью, сверлить и резать их необходимо аккуратно.

Таким образом, при монтаже монолитного поликарбоната особых сложностей не возникает – в работе он практически ничем не отличается от других пластиков. А вот сотовый поликарбонат требует осторожности и выполнения ряда правил. Соответственно, дальнейшая информация относится в основном к структурированным панелям, если не указано иное.

Если ли разница в материале каркаса?

Казалось бы, какая разница, к чему крепить листы? На самом деле различие есть, и связано оно с коэффициентами теплового расширения и теплопроводности.

Как видно из таблицы, у дерева и поликарбоната коэффициенты теплового расширения и теплопроводности хоть и отличаются, но одного порядка. Это значит, что в условиях перепада температур материалы ведут себя примерно одинаково. Нет необходимости делать большие компенсационные зазоры, устанавливать прокладки. К сожалению, конденсат все же возникает, поэтому при использовании деревянного каркаса необходимо позаботиться о его качественной гидроизоляции.

С металлом же картина друга – отличия по поведению материалом существенные. Поэтому для металлического каркаса, на котором крепится поликарбонат, требуется предусматривать компенсационные зазоры, упругие прокладки, избегать прямого контакта материала.

Еще один момент, который необходимо учитывать – это удельный вес листов поликарбоната. От этого зависит нагрузка на несущие конструкции. В таблице ниже представлены данные о весе листов сотового поликарбоната одного из популярных производителей.

Общие правила крепления

Вне зависимости от того, какой материал каркаса планируется использовать, есть общие правила, которые необходимо соблюдать:

• гнуть сотовый поликарбонат можно только в том направлении, в котором идут пустоты и ребра жесткости панели;
• резать материал можно как поперек ячей, так и вдоль. Но если поперек рез можно пролагать в любом месте, то вдоль вести только между ребрами жесткости;
• сверлить отверстия в поликарбонате можно только острым сверлом, диаметр которого превышает диаметр самореза для поликарбоната на 1…3 мм. В противном случае при закручивании самореза материал будет растрескиваться;
• закручивать саморез в отверстие каркаса необходимо строго перпендикулярно плоскости панели поликарбоната, не углубляя шляпку в материал;

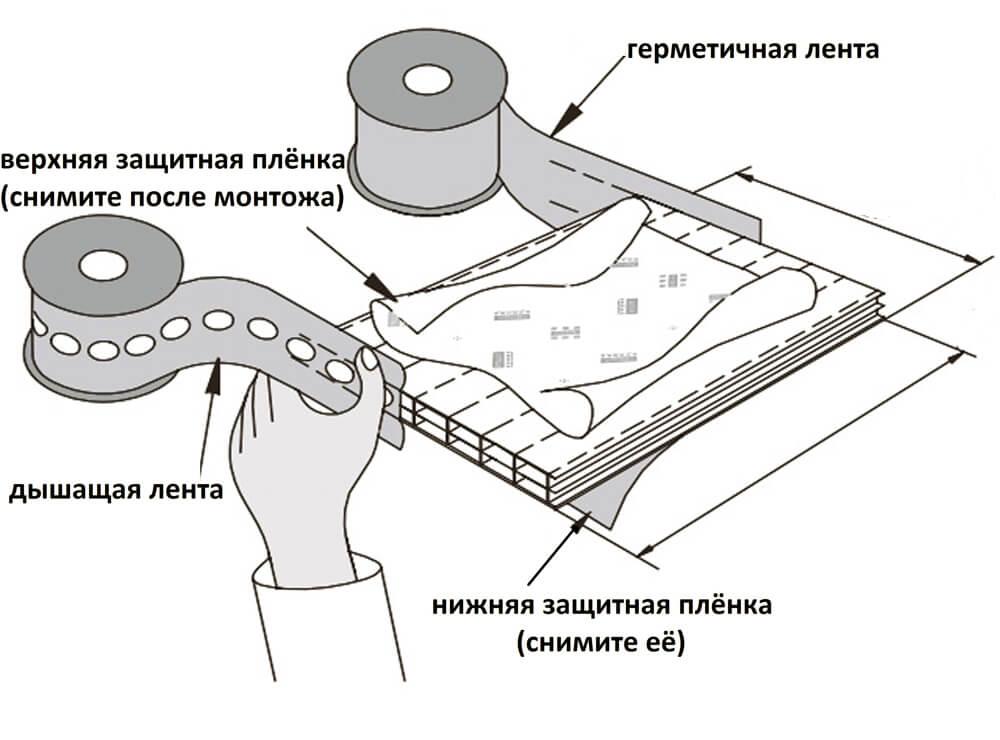

• края панелей необходимо защищать специальной лентой. Это позволит избежать попадания влаги и грязи внутрь ячей, упростит установку торцовых профилей. Перед наклейкой ленты нижняя защитная пленка снимается, верхняя немного отклеивается по краям – так, чтобы лента не перекрывала край пленки;
• длины самореза должно быть достаточно для того, чтобы пройти насквозь закрепляемую панель и углубиться в толщу каркаса как минимум на 3/5 своей длины.

Это касается как крепления в произвольном месте панели, так и монтажа самореза в соединительный профиль.

Еще один важный вопрос – какой стороной крепить поликарбонат к солнцу. Ограничения здесь связаны с тем, что на качественных панелях наносится специальный слой, защищающий пластик от воздействия ультрафиолета. При этом покрытие «одностороннее», то есть работает только одной стороной. Если неправильно развернуть лист, защиты от УФ не будет, и срок эксплуатации сократится в три-пять раз.

Чтобы избежать такой ошибки, производители маркируют «правильную сторону»: на защитной пленке, которая наносится на все панели, с «солнечной» стороны присутствует печатная информация об изготовителе, названии марки и другие технические данные.

Если наклеек нет или неопытные мастера поторопились снять пленку до начала монтажа (что в корне неправильно!), можно попробовать почувствовать разницу на ощупь – защитная пленка более жесткая и шероховатая, чем сам поликарбонат. При желании можно также воспользоваться штангенциркулем. Несмотря на малую толщину пленки (всего 0,1 мм), различие в толщине стенки материала можно «засечь» — со стороны, где нанесена пленка, верхняя плоскость будет толще на те самые 0,1 мм.

Как крепить поликарбонат к деревянному каркасу

Следует учитывать, что деревянные конструкции под кровлю или стенки из поликарбоната обычно прямолинейные. Плавные изгибы встречаются редко и в основном на клееных арках. Поэтому на дерево поликарбонат крепится без изгиба, что заметно упрощает процедуру.

Использовать соединительные профили не обязательно, но при большой площади навеса (стенки) это удобный способ ускорить работу. Обязательна обработка каркаса антисептиком и влагозащитным составом.

Разберем последовательность работ при так называемом «точечном» креплении.

1. Панель поликарбоната со снятой с нижней стороны пленкой и оклеенными дышащей лентой торцами укладывают на каркас.
2. С помощью сверла по дереву (диаметр больше номинального диаметра самореза на 2…3 мм) сверлят отверстия в панели и каркасе.
3. Закрепляют лист саморезами, закручивая их строго перпендикулярно плоскости поликарбоната. Необходимо не докручивать саморез на 1…2 мм – это компенсирует температурное расширение материала.
4. Уложить следующий лист и закрепить его аналогичным образом. Если ширина навеса требует монтажа двух и более листов, они укладываются внахлест.
5. Для двускатных и многоскатных крыш, угловых соединений обязательно использовать соединительный профиль или просто уголок из оцинкованной стали, как показано на схеме ниже.

Более практично соединение листов специальным монтажным профилем. В этом случае часть крепежа устанавливается именно в профиле, точечное крепление поликарбоната к дереву лишь дополняет его.

Для разъемных профилей к каркасу крепится нижняя часть, потом устанавливаются листы и прищелкивается верхняя часть. Далее выполняется точечной крепление по торцам панели. Для неразъемного профиля саморезы вкручиваются в среднюю часть профиля.

На торец соединительного профиля крайне желательно установить заглушку.

Монтаж профилированного монолитного поликарбоната

Это одна из сравнительно недавно появившихся разновидностей материала, которую также называют полимерным или пластиковым шифером, а также волновым или волнистым поликарбонатом. Фактически это монолитный поликарбонат, сформованный не в виде плоской панели, а в виде волнистого листа.

Для него неудобно использовать соединительные профили, поэтому соединение листов по ширине обязательно выполняется внахлест.

На схеме показано, как следует ориентировать материал по отношению к господствующим ветрам, каким должен быть нахлест и вынос кровельного материала.

Прижим материала к каркасу должен быть умеренным, чтобы не проминать волны. Часто используют специальные накладки и проставки.

Подкладки подбираются исходя из профиля волны.

Если подкладок нет, лучше крепить материал не по верху волны, а в нижних точках.

Как крепить поликарбонат к металлическому каркасу

В случае с металлическим каркасом – стальным или алюминиевым – желательно использовать соединительные профили, причем также с металлической основой. Они обычно выпускаются разъемными и имеют уплотнительные прокладки, которые также компенсируют различие между материалами в плане теплопроводности и теплового расширения.

В качестве подкладок можно использовать тонкие деревянные планки, металл, пластик, плотную резину. В последнем случае допустимо обойтись без герметизирующих накладок. Если герметизирующие накладки все-таки используются, они либо крепятся на клей, либо используется застывающий материал – силикон. Применение декоративных накладок не обязательно, но их наличие делает соединение более прочным и защищенным от протечек, а также улучшает эстетику сооружения.

С точки зрения экономии времени удобнее готовые разъемные соединительные профили из алюминия.

В этой схеме крепление идет через верхнюю крышку профиля, что обеспечивает плотную фиксацию панелей в профиле. Нижняя часть крепится к каркасу.

На чертеже ниже показаны другие схемы крепления поликарбоната к металлическому каркасу.

Последовательность работ такова:

• листы нарезаются в размер с учетом выбранного способа монтажа – внахлест или с помощью соединительного профиля;
• на подготовленный каркас (зачищенный, окрашенный антикоррозионным составом) укладываются листы поликарбоната и прижимаются временными креплениями;
• если планируется использовать соединительный разъемный профиль, вначале на арки/балки конструкции крепятся нижние планки профиля, после чего листы закрепляются верхней планкой. При монтаже внахлест точечным креплением наложенные друг на друга панели просверливаются насквозь вместе с каркасом и крепятся саморезами с термошайбами;
• устанавливается торцовый и (при необходимости) коньковый/пристенный/угловой профиль;
• точечным монтажом закрепляются панели по краю.

Крепление поликарбоната на теплицу

В таких сооружения часто используются арочные конструкции, как деревянные, так и металлические. При этом уложить листы поликарбоната необходимо с прижимом, так, чтобы они сразу получили необходимый изгиб.

Очень полезен для временного или постоянного крепления панелей метод стяжки.

Как видно из схемы, стяжная лента состоит из двух фрагментов – короткого и длинного. Конец длинного фрагмента крепится к фундаменту или плоской стене теплицы, после чего к длинному фрагменту присоединяется короткий. Лента проводится поверх уже уложенных листов и первично притягивает панель к арочной конструкции. Короткий фрагмент закрепляется по месту. Далее постепенно стягивают короткий и длинный фрагменты, тем самым выполняя плотную посадку поликарбоната по дуге арки. После этого оцинкованную ленту прикрепляют к металлическому/деревянному каркасу с шагом 40…60 см обычными саморезами или саморезами с термошайбами. Подробнее о процессе монтажа в коротком видео.

Данный способ можно использовать как основной – при этом листы укладываются внахлест, а срок эксплуатации сооружения обычно составляет 2…5 лет. Можно также применять стяжные ленты как временный крепеж, вспомогательное средство при монтаже сложных криволинейных конструкций. Если стяжная лента используется как временное средство, желательно соединять отдельные панели профилем, разъемным или неразъемным.

На фото показан монтаж с применением неразъемного полимерного профиля.

Заключение

Поскольку часть нюансов монтажа сложно понять из описания, рекомендуем Вам посмотреть видео, как правильно крепить поликарбонат на теплицу. Это поможет разобраться в некоторых тонкостях процесса и определиться с временными затратами на работу.
