Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

Баня рекомендована для релаксации, профилактики заболеваний, детоксикации. Её посещение обязательно в рамках любых программ естественного оздоровления.

Как и в других жилых помещениях, правильная вентиляция в бане парной, сухой важна для поддержания комфорта. Идеальное помещение имеет уютную атмосферу и хороший пар. Вы можете наслаждаться достаточно долго, не чувствуя недостатка кислорода. Вентиляция также способствует полному сжиганию дров.

В бане без вентиляции находиться трудно: воздух застойный, влажный, в нем много углекислого газа. Конечно, говорить о благотворном влиянии на здоровье не приходится. Тепло, влажность и отсутствие циркуляции воздуха являются благоприятными условиями для появления плесени и грибка.

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами.

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

• Мощность печи не соответствует размерам помещения.
• Вентиляция производит повышенный воздухообмен.
• Слишком высокие потолки.
• Плохая теплоизоляция, особенно пола.
• Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Расчёт вентиляции

Учитываем, что при использовании электрического нагревателя вентиляционные отверстия выбирается меньшего размера, но для сауны с дровяным или газовым отоплением их следует выбрать на 10 –15% больше расчётного.

На основании указанного документа по воздухообмену сделаем расчёт условной (!) бани. С магистральными приточным и вытяжным воздуховодами.

Таблица 1

Между притоком и вытяжкой должен быть соблюдён баланс. Поэтому объём притока должен быть 158 м³/час.

Скорость воздушных потоков также нормируется в приведённых рекомендациях. Для естественной вентиляции всех помещений это не менее 1м/с, парной – 2 м/с. При механической (принудительной) – не более 5 м/с.

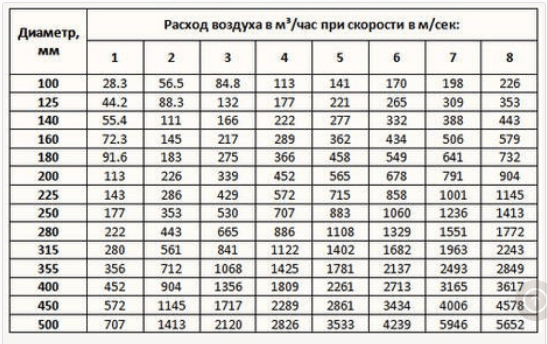

В таблице 2 находим нужный диаметр для круглого воздуховода, в таблице 3 – квадратного или прямоугольного. В столбике с необходимой скоростью ищем наиболее близкую величину к полученному нами воздухообмену (158 м³/час). Для 5 м/с это 125 мм. Для парной (58 м³/час) со скоростью 2м/с – 125 мм.

Таблица 2

Таблица 3

Аналогично находим нужные величины для не круглых воздуховодов.

В бане с указанными помещениями приток идёт от предбанника и выходит в санузле. Эти помещения и мыльная оборудуются принудительной вентиляцией. Вентиляция в бане в парилке обеспечивается подачей воздуха из предбанника или (если это возможно) с улицы.

Схемы вентиляции

Их немного: естественная, принудительная механическая, комбинированная.

Небольшая частная банька рядом с домом обходится естественной, в больших банях с санузлом устанавливаются вентиляторы на входе и выходе воздуха. Комбинированная: вентилятор устанавливается на притоке или вытяжке.

Если вентиляция в моечно-душевом отделении, комнате отдыха, санузле имеет приточные и вытяжные отверстия вверху помещений, то в парной дать хороший пар за счёт правильного входа и выхода воздуха – настоящее искусство.

Естественная традиционная

Простой способ, как сделать вентиляцию в бане, показан на рисунке ниже: печь топится из парной, она же является мыльной. Большинство старых бань работают по такому принципу.

Преимущество такого устройства – топливная экономичность. Для местностей с холодной зимой это немаловажно. Окно во время процедур закрыто. Воздух с улицыпроникает через различные щели в полу и стенах или чуть приоткрытой двери. При необходимости производится «залповая» вентиляция парной, когда открывается окно и отработанный воздух быстро уходит на улицу.

Когда окно закрыто, холодный влажный воздух удаляется через печное поддувало за счёт тяги, которую создают горящие дрова. Если надо усилить воздухообмен, дополнительно открывают дверцу.

Эта схема не лишена недостатков: застой воздуха, слабый обмен при низком атмосферном давлении. Тем не менее, такая схема в небольших деревянных банях самая рациональная. Нет необходимости прорубать дополнительные отверстия для притока и вытяжки.

Наиболее распространённая планировка бани приведена на рисунке ниже.

При таком варианте требуется организовать приток свежего воздуха и удаление холодного влажного пара. Эти два процесса должны быть сбалансированы так, чтобы исключить холодный пол и застойные зоны.

Вентиляция басту в бане: схема и устройство показано на рисунке ниже

Басту – шведская баня, где вентиляция основана на принципе давления горячих воздушных масс на более холодные, в результате чего последние выдавливаются в вентканал. Их температура достаточно высока для прогрева нижнего полка, пола.

Чтобы добиться эффекта самовсасывания, отработанный воздух должен проходить через вентиляционную трубу, которая тянется до высоты потолка и уже там воздух будет выпущен.

Труба устанавливается внутри стены непосредственно за обшивкой: при подъёме воздух опять нагревается, увеличивая тягу. В таком устройстве вытяжки и заключается эффект басту.

Басту пригодна как для электрической, так и для дровяной бани.

Поступление воздуха организуется под печью из металла так, чтобы, проходя вдоль боковых поверхностей, он набирал температуру. Здесь имеет смысл обложить очаг кирпичом так, чтобы прогревался в пространстве между металлом и кирпичом.

Отдельные металлические модели имеют дополнительную рубашку для прохода воздуха. Если в проекте заложена кирпичная печь, есть смысл подумать об установке подовой, вместо традиционной колосниковой. Она не имеет поддувала, устанавливается на кирпичи – шанцы (ножки), которые образуют канал для прохода воздуха в парную.

Специально организованная подача холодного воздуха позволяет проветривать пространство под полом – самое слабое место деревянной бани. Отметим, что для схемы басту расположение притока не принципиально. Если нет возможности поместить приток под печью, его устраивают рядом с ней на высоте 200 – 300 мм.

Здесь показана вторая самая распространённая у нас схема вентиляции.

Вытяжка – по диагонали на противоположной стене для того, чтобы естественное движение воздуха захватывало наибольший объём помещения. Такая конфигурация позволяет хорошо проветрить не работающее помещение.

Но когда надо париться, через вытяжку в открытом положении (принцип конвенции) преимущественно выходит чистый горячий воздух, а отработанный холодный стелется по полу. При закрытом вытяжном отверстии притока (тяги) нет, в парной скапливается углекислый газ (может и угарный).

Удовольствия такая баня не доставит.

Соединение этих двух схем – басту и потолочной вытяжки – даёт приемлемый результат. Правильная вентиляция в бане, схема и утройство показана на рисунке ниже.

Показана электрическая сауна. Приток организован сбоку или сверху для того, чтобы воздушные массы смешивались. Обеспечивали в помещении равномерную температуру, не допускали перегрева потолка. Это важно, так как баня пожароопасна по определению. Напомним, что выдерживает высокие температуры только осина: хотя бы потолок должен быть из этой породы.

К традиционной схеме басту добавлено подпотолочное отверстие для полной просушки. Обращаем внимание, что вентканал расположен за капитальной стеной, приток не у пола, поэтому применена комбинированная схема вентиляции.

Вентилятор 1 работает при рабочей атмосфере в парной. После окончания работы открывается верхнее отверстие, и вентилятор 2 удаляет всю влагу.

Когда удаление отработанного воздуха происходит естественным путём, то приточный канал располагается ниже выходного. Рекомендуемое расстояние выхода: 30 – 60 см от пола. Так создаётся небольшое отрицательное давление, помогающее конвекции.

Самая интересная цифра на рисунке – температура на уровне пола. 57° C – об этом можно только мечтать. И это тоже следствие использования басту. Такому воздуху можно доверить проветривание пола.

Здесь показан принцип: конкретная конструкция, конечно, индивидуальна

Аксессуары для вентиляции

Регулирование площади сечений вентиляционных потоков должно регулироваться. Для этого разработаны задвижки, клапаны. Надёжные, имеют соответствующий дизайн.

Трубы для вентканалов могут быть пластиковые, металлические, деревянные. Пластик в парной не применяют. Если металлический воздуховод нельзя расположить за финишной обшивкой, его изолируют пеньковыми верёвками, деревянным коробом.

Ещё раз напомним, что выводной воздуховод должен прогреваться.

Клапаны для противодействия поступлению холодного воздуха через вытяжку также будут полезны. Работают они без механических или электрических приводов.

Здесь показан клапан с противовесом: он закрывает отверстие, когда давление (например, при сильном ветре) происходит снаружи.

На следующем рисунке клапан попроще, но также эффективный.

Работает по аналогичному принципу, резиновые уплотнители обеспечивают полное закрытие.

В продвинутых банях устанавливают термостаты с клапанами, которые работают в автоматическом режиме.

Советы по устройству вентиляции

Самая эффективная из множества схем – басту. Её довольно просто сделать как в новой, так и в существующей бане.

Предлагаем два видео, где подробно рассказано об устройстве шведской системы.

Здесь автор на вытяжку установил заслонку, а на приток – нет. Сделать её не сложно: это может быть просто металлическая пластина.

Полный обзор, интересная схема прогрева предбанника.

Авторы этих материалов достаточно подробно рассказали и показали этапы создания вентиляционной системы. В обоих видео интересны комментарии, где можно найти рациональное зерно для своей существующей или строящейся бани.

Много споров вызывает расстояние от нижнего обреза вытяжки до пола. Общие рекомендации есть, но так как каждая баня и климат индивидуальны, догмой указанное кем-то расстояние быть не может. Идеальный промежуток определяется опытным путём. Для этого на нижний обрез вытяжной трубы одевается подвижный тубус.

Правильная вентиляция в бане – это простая схема с естественным движением воздуха. Вентиляторы в условиях высокой влажности, перепадов температур может отказать в любой момент. Сложная система с множеством воздуховодов также ненадёжна.

Заключение

Во всех помещениях бани самая надёжная вентиляция – двери и окно. В парной – басту. Этот принцип идеален для семейной бани.
